Guia rápido

Medições rápidas de área e perímetro

O DroneMetrics mede distâncias, áreas e perímetros em fotos de drone DJI, usando o GSD (Ground Sample Distance) extraído dos metadados da imagem. Serve para aferições rápidas no campo — não substitui um levantamento topográfico completo.

Todo o processamento acontece no seu computador. As fotos não são enviadas nem guardadas em servidores.

Observação. As medições têm caráter informativo. Cabe ao usuário conferir os dados carregados, os resultados obtidos e o uso que deles fizer. O DroneMetrics é um auxílio rápido de aferição e não constitui garantia de precisão.

Como funciona

1Abra uma foto nadir do drone (JPEG DJI com EXIF/XMP).
2O app lê altitude, sensor e gimbal e calcula o GSD (cm por pixel).
3Desenhe com Distância, Retângulo, Círculo ou Polígono.
4Leia comprimento, área e perímetro no painel à direita.
5Se o alvo não estiver no nível de decolagem, informe a altitude relativa.
6Exporte a imagem com as marcações (compacta ou original).

Antes de fotografar

A câmera precisa apontar reto para baixo. No DJI Fly, gire o gimbal até −90°. Isso se chama foto nadir: a lente fica a 90° com o chão, como se olhasse o terreno de cima, sem inclinar. Fora do nadir, a perspectiva distorce as medidas.

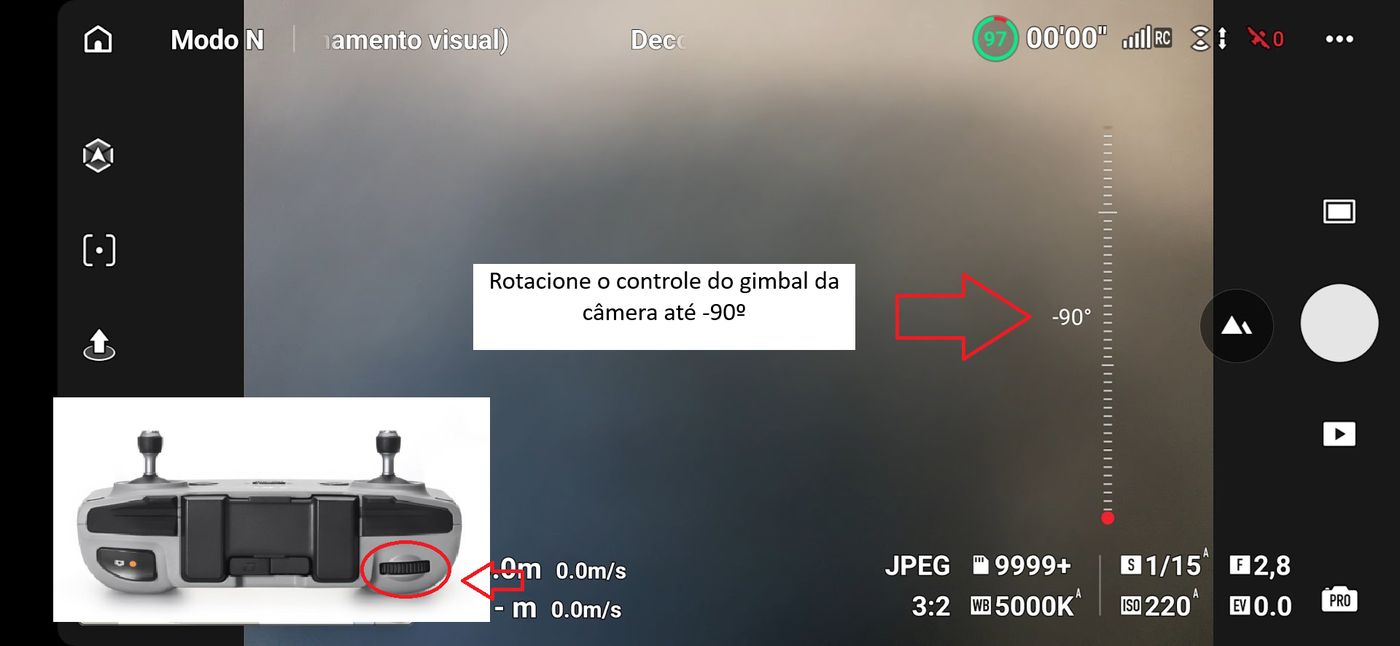

Controle DJI e tela do DJI Fly com gimbal em −90° — *Gimbal em −90°.* No controle, o seletor do ombro inclina a câmera. No DJI Fly, o indicador deve marcar −90° — posição que o DroneMetrics precisa para processar a foto.

Situação 1 · medição direta

Drone no mesmo nível do ponto medido

Quando o drone decola no mesmo nível da superfície de interesse, o GSD da foto já basta. Basta desenhar e ler o valor.

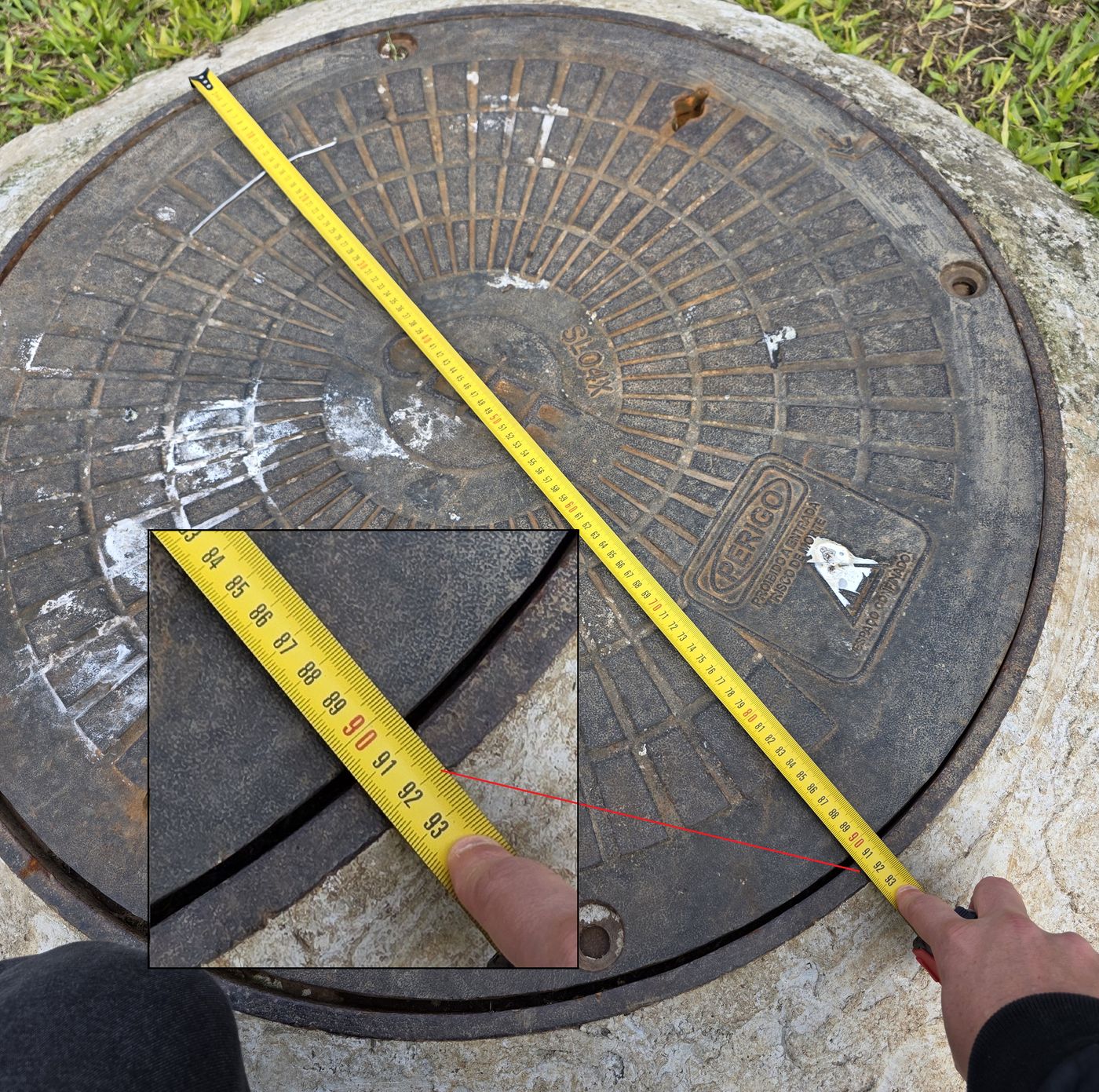

Trena sobre tampa de esgoto, medição in loco — *Referência in loco.* Tampa de esgoto medida no campo: cerca de **92 cm** de diâmetro.

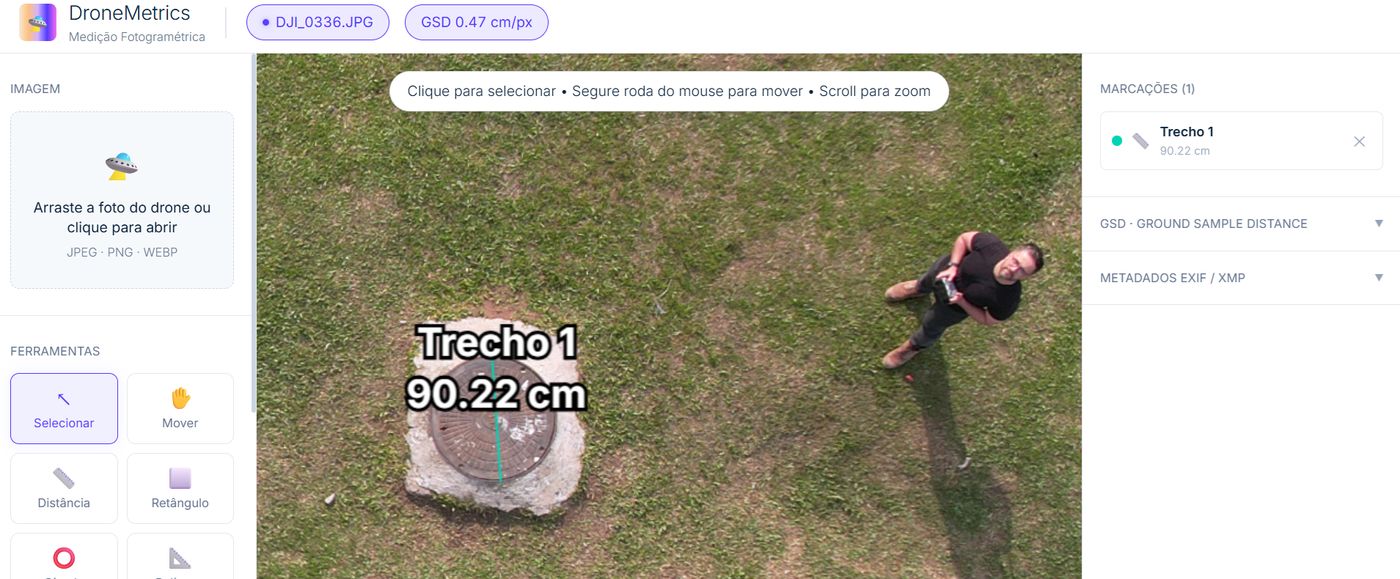

DroneMetrics medindo o diâmetro da tampa: 90,22 cm — *No DroneMetrics.* A mesma tampa, com a ferramenta Distância: **90,22 cm**. As bordas têm pontos pouco precisos, o que pode ter afetado o traço. Mesmo assim, o erro ficou **abaixo de 2%**.

Campo ≈ 92 cm App 90,22 cm Erro < 2%

Situação 2 · medição indireta

Drone em nível diferente da superfície

Se o alvo está acima (ou abaixo) do ponto de decolagem, o GSD “cru” mede o chão, não o alvo. Informe a diferença no campo Altitude relativa — o perímetro e a área atualizam na hora.

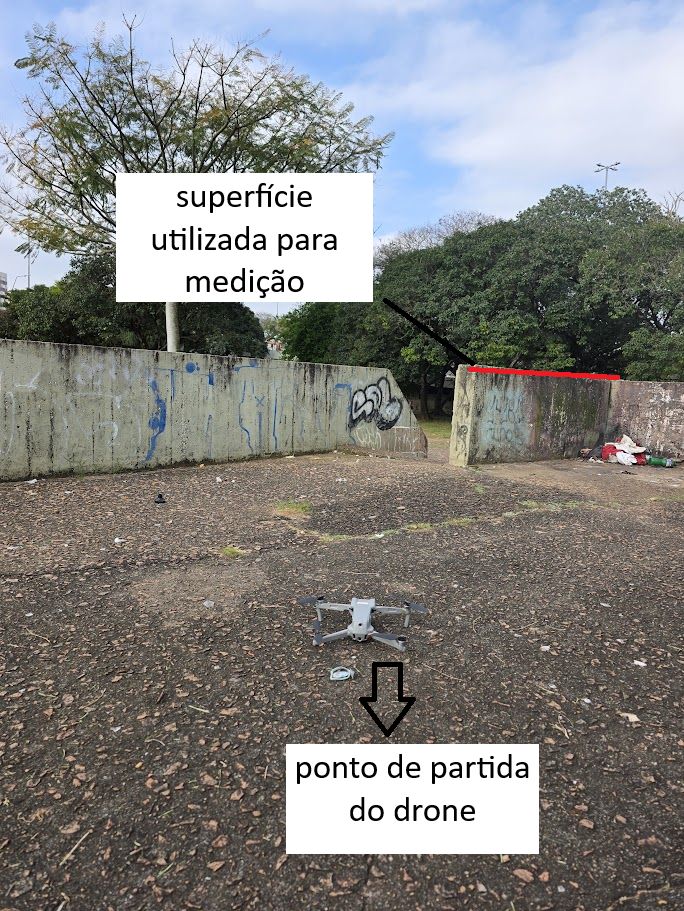

Drone no ponto de partida e superfície de medição acima — *Cena.* Ponto de partida do drone no chão e, logo acima, a superfície cujo perímetro será medido.

Trena mostrando cerca de 86 cm de desnível — *O desnível.* A superfície de interesse está cerca de **86 cm** acima do nível de início do voo.

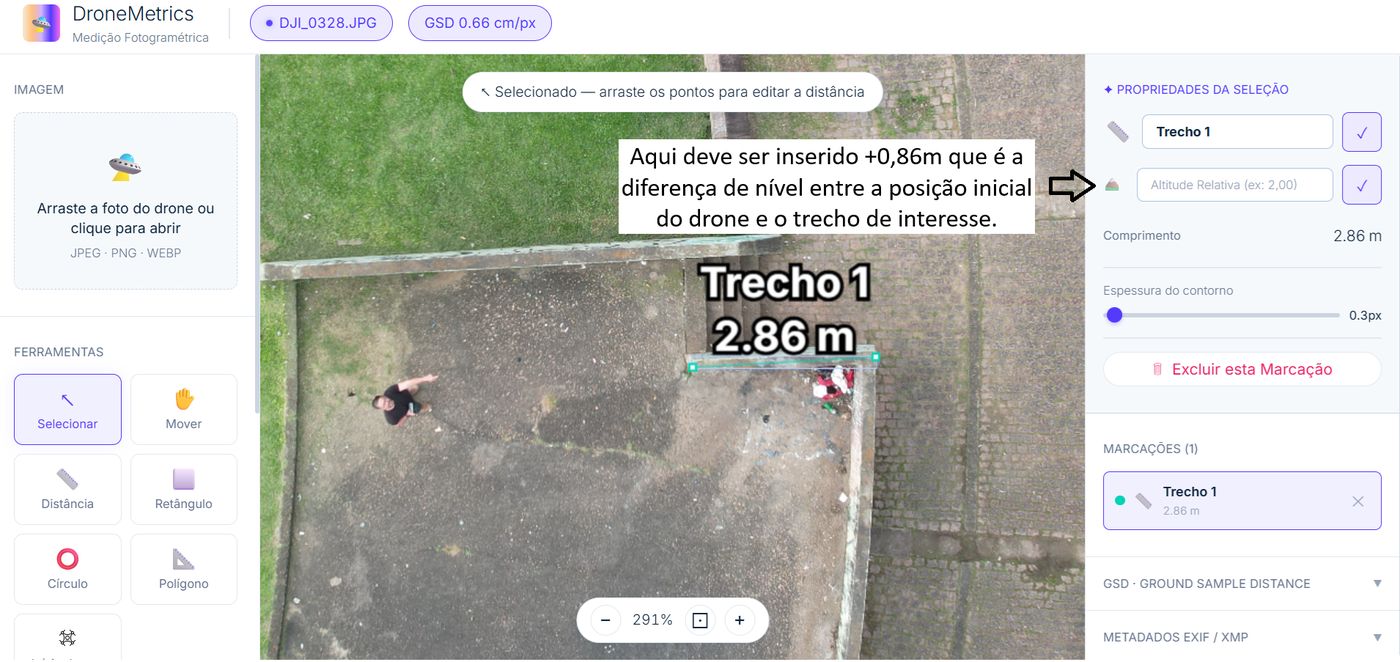

Painel do DroneMetrics sem altitude relativa: perímetro 2,86 m — *Sem correção.* Medição desenhada; o campo de altitude relativa ainda vazio. Perímetro: **2,86 m**. Insira **+0,86 m** — a diferença de nível entre a decolagem e o trecho de interesse.

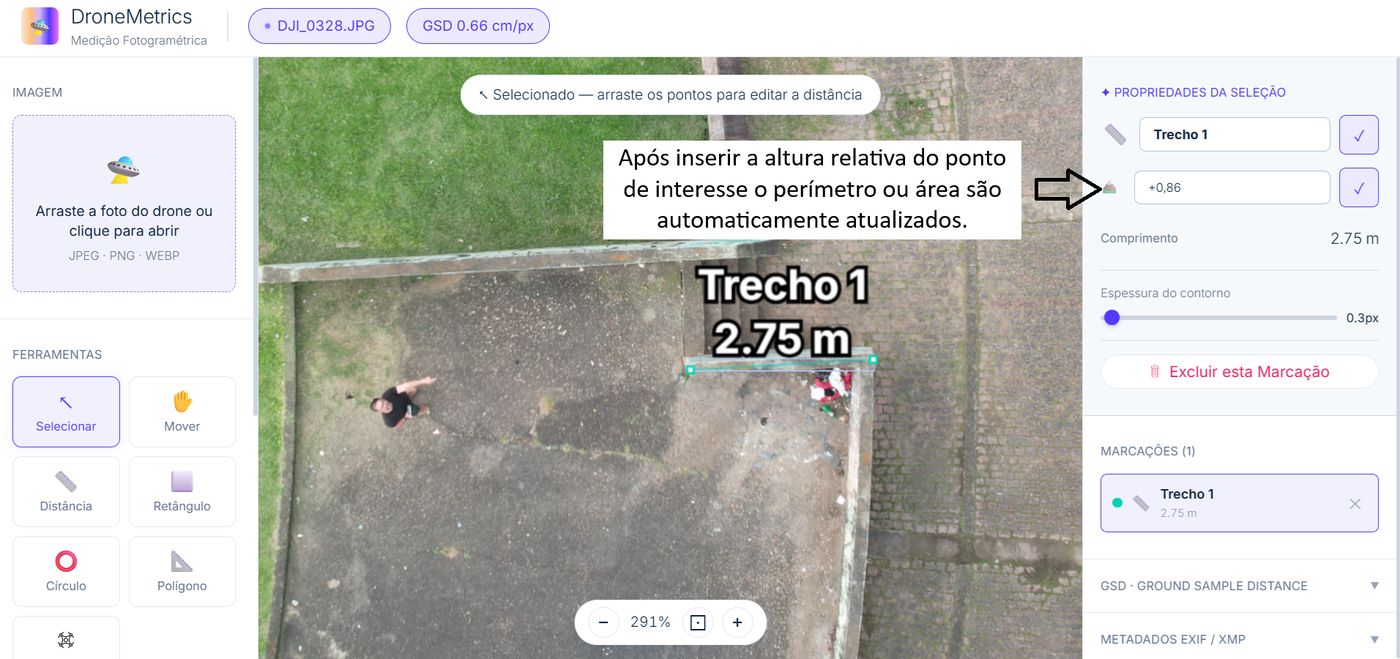

Após inserir +0,86 m, perímetro ajustado para 2,75 m — *Com correção.* Depois de inserir a altitude relativa, o perímetro (ou a área) é atualizado automaticamente para **2,75 m**.

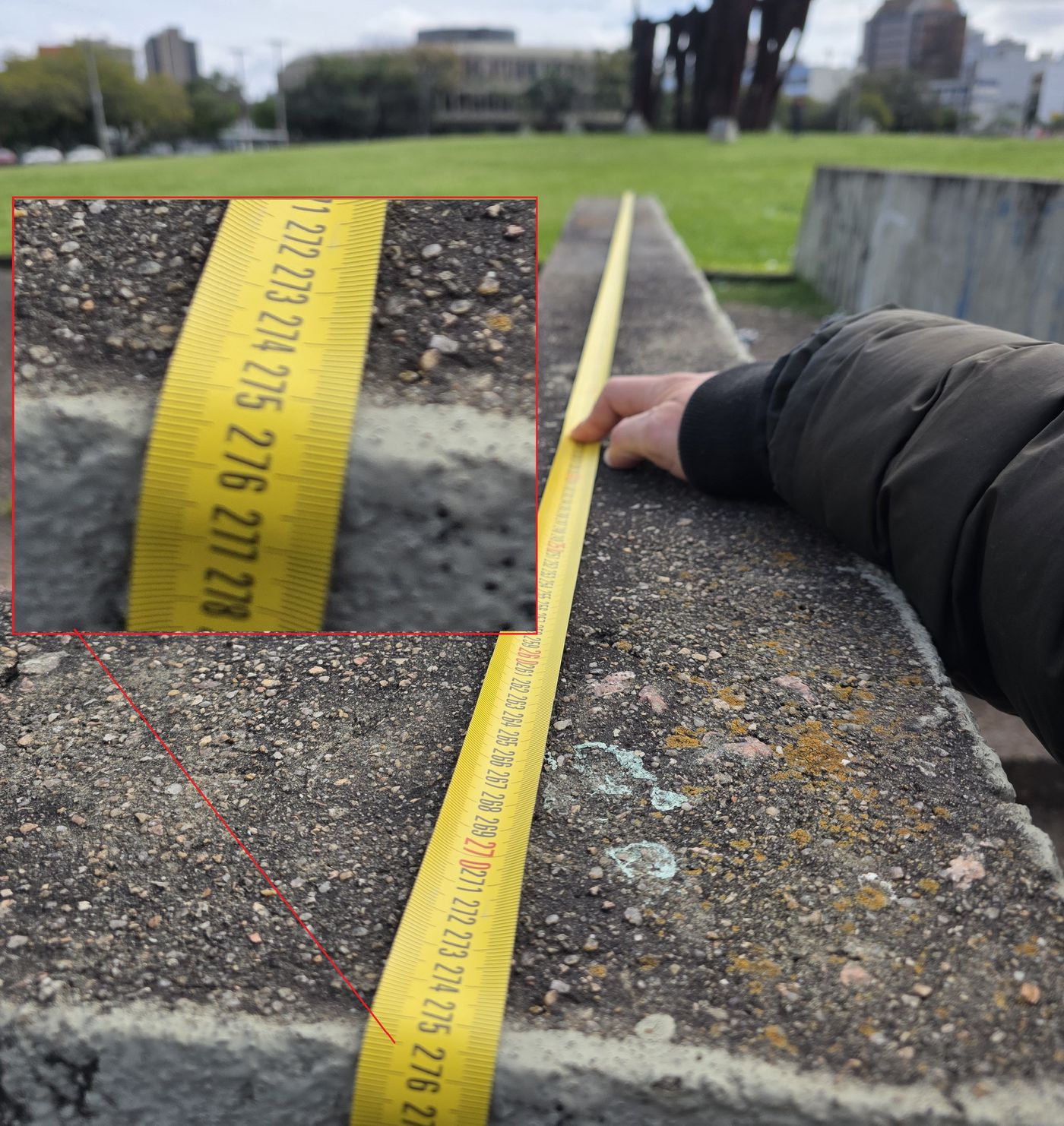

Trena in loco no perímetro da superfície: 276 cm — *Conferência in loco.* Perímetro medido no campo: **276 cm** (2,76 m) — extremamente próximo do valor virtual (2,75 m no app).

Sem correção 2,86 m Com +0,86 m → 2,75 m Campo 276 cm

Dica: o GSD assume foto nadir (gimbal −90°) e altitude relativa ao solo de decolagem. Corrija o desnível do alvo sempre que ele não coincidir com esse solo.
